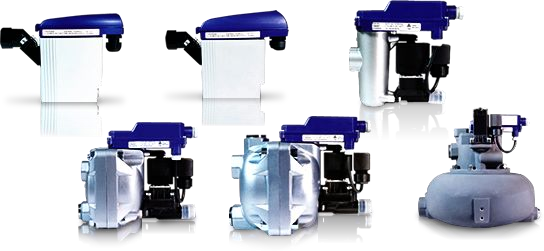

FA-SERIES電子無耗氣式自動洩水氣系列

產品特性

高安全性

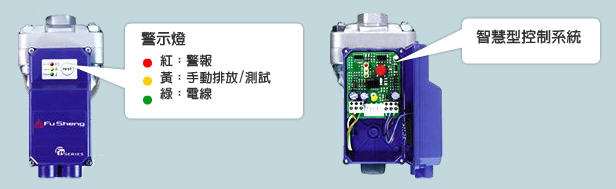

LED顯示連續使用狀況。
測式紐設計,隨時可做功能測試。
預留乾接點可聯結遠方遙控警報。
電子控制器設計為IP65密封防塵、防噴水設計(FA11、FA12型為IP54)。
控制系統與主體架構各自獨立,安全亦於操作。
電子系統使用24V直流電。

安裝簡易

排出口可直接聯結排水飲管或硬管。
出入口平行設計並以普通管牙連接,簡單容易與壓縮空氣系統連接。
易拆式機型拆裝簡便快速。

高可靠度

智慧型自我偵測保護。
專業設計液位感應器,確保無誤動作發生。
適合各種冷凝液使用。

經濟性設計

完全不耗損壓縮空器。
節約能源確保投資快速回收。

便利性設計

進行維修時易於操作及保養。
置入式連結器分隔電源及收集容器。

說明:

出入口徑及位置可依照客戶需求更改
桶外色為灰色
依勞檢規範φ100mm以下不做人孔

產品特殊功能說明

警報設定(FA21以上系列)

冷凝液位安設定適當時間排除時,將在60秒後切換為警報模式(排放管阻塞,程式錯誤)。
故障排除後,自動復原。
警報模式時,制御閥每4分鐘會開啟7.5秒,作自我偵測功能保護。
紅燈閃爍表示警報信號。
有需要時可連接預留乾接點,乾出警報信號至控制室。

機種選配

依據所使用壓縮空氣系統壓力,選用適合的FA機型。同時易提供防腐時塗層(陽極處理)機型用於腐蝕性冷凝液。還有多種配件包括加裝加熱氣及導熱系統保溫外殼適用於結冰區域。

尚有其他特殊用途機型提供選配:

抗強輔時性冷凝液的不鏽鋼型
應用在易燃易暴環境的防爆型
多段式空壓機專用的無負荷型
適用微壓真空之低壓型和真空型

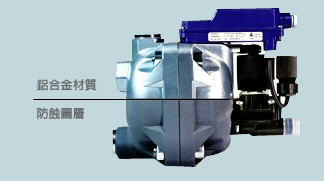

鋁合金材質
防蝕塗層

　東南亞沿岸、大洋洲、亞馬遜及剛果地區、中國長江以南、台灣

　中南歐、中美洲、中國其他地區

　北歐、加拿大、北美及中亞、中國黑龍江以北

H:陽極處理防腐塗層&最大使用壓力16bars
H2:陽極處理防腐塗層&最大使用壓力25bars
H4:陽極處理防腐塗層&最大使用壓力40bars
H6:陽極處理防腐塗層&最大使用壓力63bars

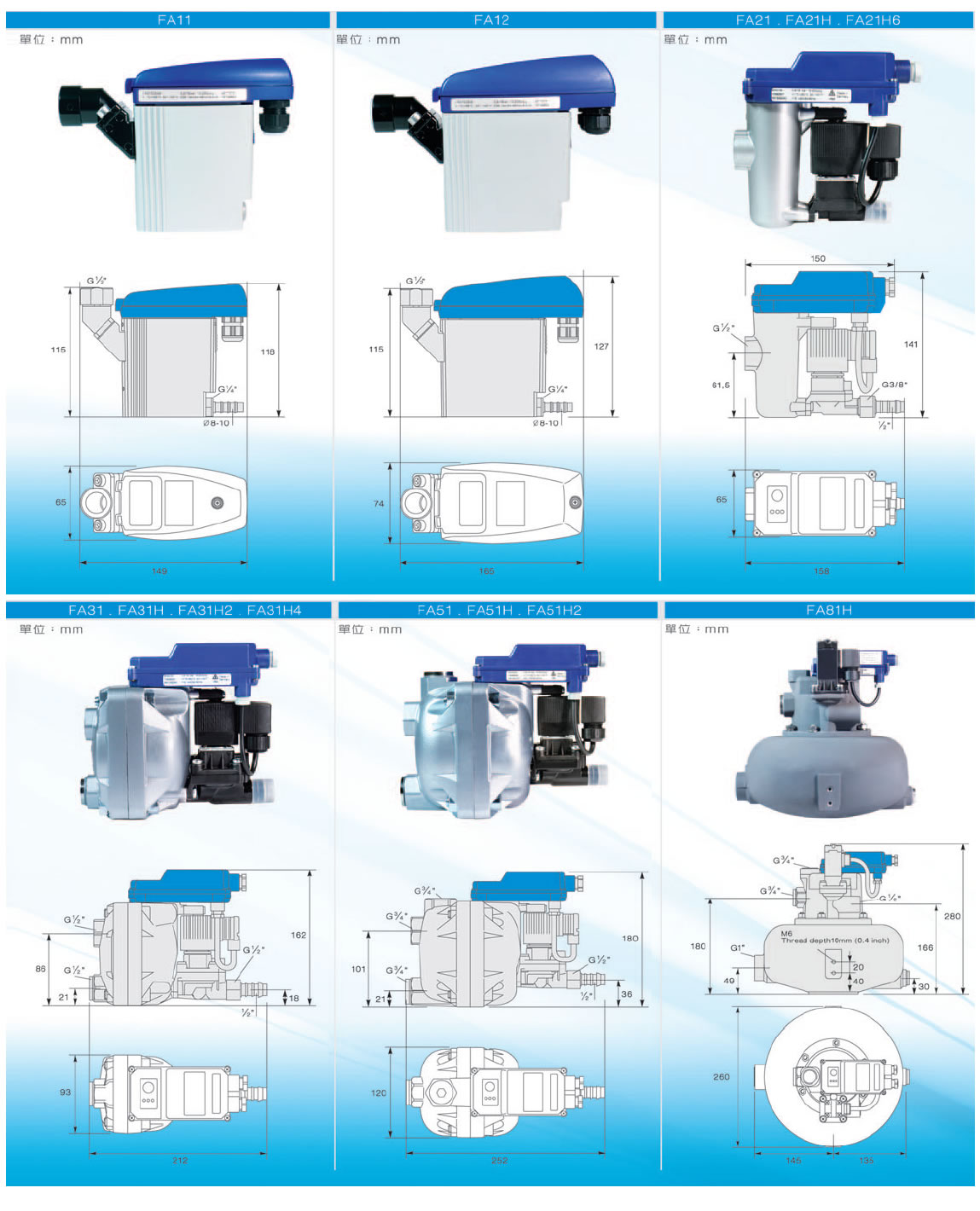

儲氣筒主要規格表


項目\規格	工作壓力BAR		應用範圍	重量kg	最大空壓機處理風量 m³min			最大冷凍式乾燥機處理風量 m³min			最大過濾器處理風量 m³min
FA11	0.8	16	微油/無油	0.8	1.5	2.5	3	3	5	6	15	25	30
FA12	0.8	16	微油/無油	1	3.5	6	7	7	12	14	35	56	70
FA21	0.8	16	微油	0.8	4	6.5	8	8	13	16	40	65	80
FA21H	0.8	16	微油/無油	0.8	4	6.5	8	8	13	16	40	65	80
FA21H6	0.8	63	微油/無油	0.9	4	6.5	8	8	13	16	40	65	80
FA31	0.8	16	微油	2	20	30	35	35	40	60	200	300	350
FA31H	0.8	16	微油/無油	2	20	30	35	35	40	60	200	300	350
F31H2	0.8	25	微油/無油	2	20	30	40	40	60	70	200	300	350
FA31H4	0.8	40	微油/無油	2	20	30	40	40	60	70	200	300	350
FA51	0.8	16	微油	2.9	90	30	180	180	260	300	900	1300	1500
FA51H	0.8	16	微油/無油	2.9	90	30	180	180	260	300	900	1300	1500
FA51H2	0.8	25	微油/無油	2.9	90	30	180	180	260	300	900	1300	1500
FAS1N	0.8	16	微油/無油	2.9	1000	1400	1700	2000	2800	3400	--	--	--

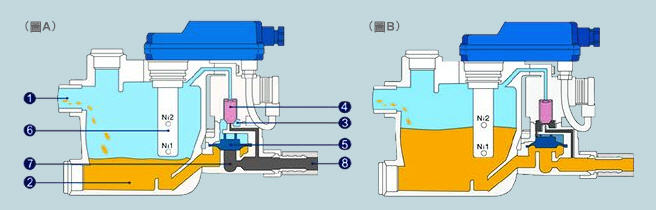

(圖A)

冷凝液從入口流入到收集容器中並且聚集。此時制御閥處於斷電狀態,而上部制御閥管路保持暢通,使系統壓力作用在膜片閥的上方。並保證膜片閥與閥座之間絕對密封。

(圖B)

隨著容器中冷凝液的逐漸增加, 當液面升到最高點(Ni2)時,液位感應器會發出信號, 先導電磁閥關閉制御管路,同時使膜片閥上方卸壓(與大氣相通),並被冷凝液從下方頂開閥座 ,容器內的壓力將冷凝液由出口排出。這時FA系列電子無耗氣式自動由水氣的控制系統計算出液位從(Ni2)下降到最低點(Ni1)速率,並根據這一速率精確確定膜片閥開啟的時間,在壓縮空氣油漏之前,開始先導電磁閥 ,系統壓力重新作用於膜片閥上方, 將膜片閥及時嚴密關閉,達到無消耗壓縮空氣損失。
