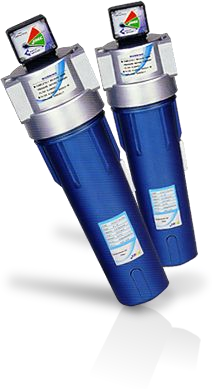

精密過濾器 JMFL系列
過濾器 JMFL系列

壽命長‧壓降低‧容量大

英國 DOMNICK HUNTER 原裝進口濾心。濾網材質-此為公司獨家科技,內曾採用最新式"硼矽微玻璃纖維"。 此介質可主動"排除"水份及油份以降低壓降及運轉成本。傳統式濾心因大量"吸附"水份及油份而很快地達到飽和而失去過濾效果。 外層則採用不含矽之泡棉材質,能完全隔離乾淨空氣以及被吸附之汙染物,並可對抗各種礦物/合成油質。

過濾器 JMFL系列

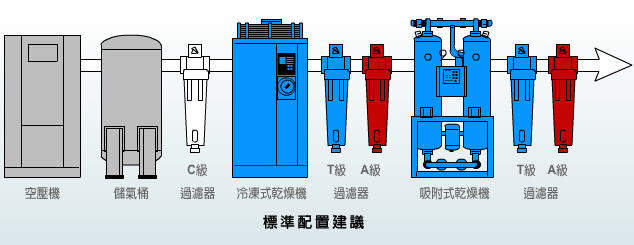

過濾精度(級別)

C級-主管路過濾器

多用於空壓機後部冷卻器之後冷凍式乾燥機及其他過濾器之前來保護整個系統。可濾除大量液量及3微米以上之固態顆粒,達到最低殘 留油份含量僅5ppm w/w。



T級-空氣管路過濾器

多裝置在工具、機械、馬達、氣缸等設備及A級超級高效除油過濾器前,或吸附式乾燥機以移除水份及粒子。可濾除小至1微米之液體及固體顆粒,達到最低殘留油份含量僅5ppm w/w。



A級-超高效除油過濾器

多用於吸附式乾燥機上或冷凍乾燥機下遊以確保系統所使用的空氣處於無油狀態。可濾除小至0.01微米之液體及固體顆粒,達到最低殘
留油含量只有0.01ppm w/w。切記一定要再加上油加裝T級空氣管路過濾氣以保護之。



H級-活性碳除臭過濾器

濾心經特殊活性碳滲透處理,能完全吸附碳氫化合物等氣體異位以達到完全無臭之高質量空氣品質要求,如食品、藥品、呼吸用空氣等。可濾除小至0.01微米之油霧級碳氫化合物,達到最低殘留油份含量僅0.003ppm w/w。切記一定要再加上游加裝A級高效除油過濾器以保護之。



產品規格表
外型 過濾器型號 最大處理風量
Nm3min
出入口管徑inch 外型尺寸mm 重量kg 濾心型號x數量 乾燥機搭配型號建議
外徑 總長
JMF
系列牙口式
(級別)-15F 2.4 1"PT 105 315 1.3 F1Ex1 08,15
(級別)-40F 5.5 1-1/2"PT 138 425 1.4 F2Ex1 15, 25 ,40
(級別)-60F 8.1 1-1/2"PT 138 645 3.3 F3Ex1 40, 60
(級別)-100F 15 2"PT 147 680 4.2 F4Ex1 75, 100
(級別)-150F 25 2-1/2"PT 150 855 8.2 F1Ex1 100 ,120, 150 ,175
JML
系列牙口式
(級別)-150L 25 3"PT 350 1000 45 F1Ex1 125 ,150, 175
(級別)-350L 50 4"PT 450 1100 70 F1Ex12 200, 250, 300, 350
(級別)-500L 70 5"PT 550 1200 110 F1Ex3 400, 500, 600
(級別)-700L 100 5"PT 580 1200 150 F1Ex4 600, 700
(級別)-900L 125 6"PT 600 1300 210 F1Ex5 800, 900

工況條件:

  • 最大使用壓力 : JMF系列1.6MPa(@ 0.7MPa)
            JML系列1.0MPa(@ 0.7MPa)
  • 最大使用溫度 : 66oC
  • 最大耐受壓差 : 0.007MPa(@ 0.7MPa)

選用配備:

  • 自動排水器 型號加註D((級別)-15F為內附式)
  • 指針式壓差計 型號加註G
  • 不鏽鋼材質 型號機加註P
  • JML系列可選用高壓型規格如下 :
     H1(1.1~2.0MPa)型號加註LH1
     H2(2.1~3.0MPa)型號加註LH2
     H3(3.1~4.0MPa)型號加註LH3
     H4(4.1~5.0MPa)型號加註LH4

濾心更換:

  • 濾心必須每年定期或當壓差指示計指針位於紅色區域內時更換,H級活性碳濾心則須於使用1000小時候或嗅到異味時更換,以確保過濾效果良好。濾心在非正常狀況下使用,不屬於品質壽命保證項目。
