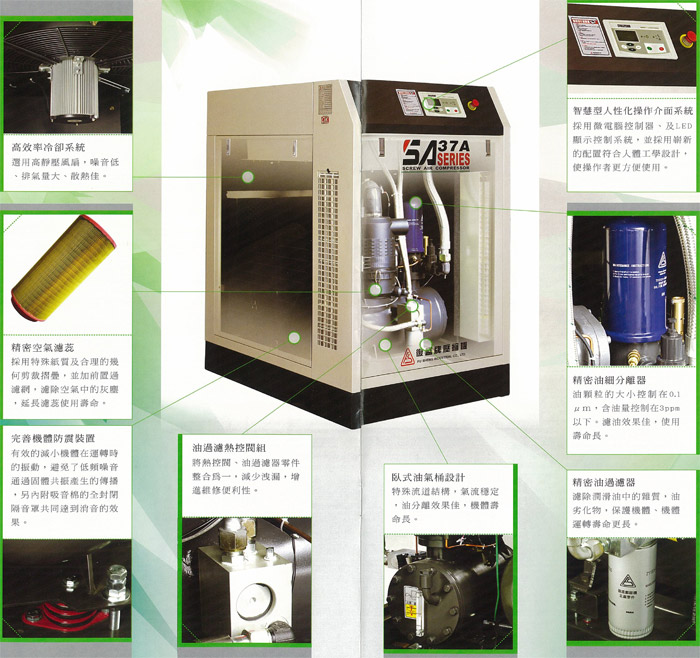

SA微油螺旋式斜面型空氣壓縮機
最省電的第三代高效率螺旋式機體
．先進的齒形
採用非對稱齒形,主轉子五齒,副轉子六齒,齒間落差小,回流損失小。比四對六齒型提高熱效率10%~20%,省電25%。
．精密加工設備
加工設備採用專業高精密度加工機械,確保設計上要求的加工精度。螺旋轉子精銑細磨,其加工精度達到0.005mm,齒面粗糙度達到Ra0.1~0.2μm。
．嚴謹的設計
轉子設計合理,長徑比較小,故彎曲應力小,轉速低,譟音低,壽命長。轉子精密加工及動平衡測試,並配合重載型軸承。整體式機殼,加工精度高,確保螺旋的同軸度,平行度和轉子間的間隙,提高壓縮效率。
．轉子齒型獲得多國專利
美國專利 NO.4.890.992 / 英國專利 NO.2.230.563B
日本專利 NO.2.008.216 / 中國專利 NO.82821
螺旋式空壓機規範
| 規格 \ 項目 | SA11A(II) | SA15A(II) | SA22A(II) | SA30A(II) | SA37A(II) | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 壓縮機系統 | 操作壓力 kg/cm2G |
7 | 8 | 9 | 7 | 8 | 9 | 10 | 11 | 12 | 7 | 8 | 9 | 10 | 11 | 12 | 7 | 8 | 9 | 10 | 11 | 12 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 排氣量 m3min |
1.75 | 1.55 | 1.4 | 2.5 | 2.38 | 2.24 | 2.05 | 1.95 | 1.85 | 3.7 | 3.55 | 2.37 | 3.18 | 3.0 | 2.84 | 5.2 | 4.94 | 4.6 | 4.23 | 3.89 | 3.62 | 6.5 | 6.14 | 5.73 | 5.33 | 5.0 | 4.69 | ||
| 排氣溫度OC | ≦環境壓力+ 15OC | ||||||||||||||||||||||||||||
| 安全閥設定壓力 kg/cm2G |
操作壓力+ 1 kg/cm2G | ||||||||||||||||||||||||||||
| 電動機 | 馬力kw | 11 | 15 | 22 | 30 | 37 | |||||||||||||||||||||||
| 型式 | TEFC | ||||||||||||||||||||||||||||
| 轉速RPM | 1450/1750 | ||||||||||||||||||||||||||||
| 起動方式 | 直接起動 | Y-△ 起動 | |||||||||||||||||||||||||||
| 電壓Volt | 220 / 380 /440 | ||||||||||||||||||||||||||||
| 頻率Hz | 50 / 60 | ||||||||||||||||||||||||||||
| 外觀尺寸 | 長mm | 850 | 1000 | ||||||||||||||||||||||||||
| 寬mm | 1220 | 1410 | |||||||||||||||||||||||||||
| 高mm | 13000 | 1565 | |||||||||||||||||||||||||||
| 重量kg | 540 | 560 | 620 | 980 | 1020 | ||||||||||||||||||||||||
| 排氣出口尺寸inch | 1 | 1 1/2 | |||||||||||||||||||||||||||

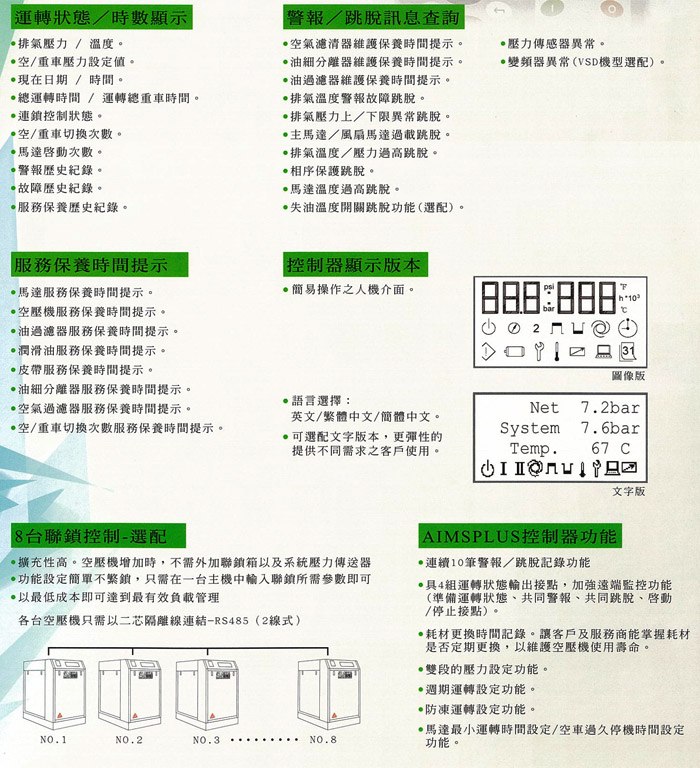

人性智慧化控制器
控制器特性
|
 |
