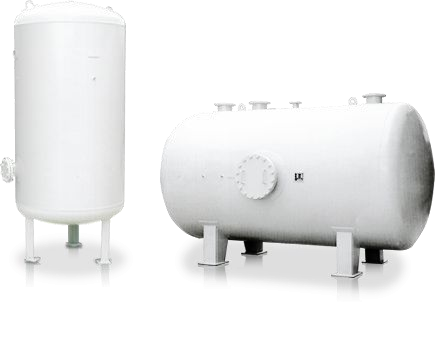

空氣桶
空氣桶

儲水槽、除油槽

  • 安全設計除槽構造強度
  • 防止內部腐蝕防鏽處理
  • 使用式量儲槽容量設計
空氣桶

說明:

  • 出入口徑及位置可依照客戶需求更改
  • 桶外色為灰色
  • 依勞檢規範φ100mm以下不做人孔
  • 依CNS標準製作，附工檢證



儲氣筒主要規格表
Volume OD L K M N R S T PCD N.W.(Kg)
70 318 1310 120 1130 680 1/2" 1/2" 1/2" 300 45
105 356 1500 120 1250 570 1/2" 1/2" 1/2" 300 4525
155 392 1650 120 1450 30 1/2" 1/2" 1/2" 400 65
200 490 1490 150 1240 790 1" 1" 1/2" 360 78
250 490 1790 150 1510 840 1 1/2" 1 1/2" 1 1/4" 360 94
304 490 2100 200 1730 1150 2" 2" 1 1/4" 360 100
430 580 2155 200 1755 870 2" 2" 1 1/4" 450 180
580 720 1870 200 1560 880 2" 2" 1 1/4" 530 190
660 762 1900 200 1580 880 2" 2" 1 1/4" 530 222
700 720 2180 200 1770 890 2" 2" 1 1/4" 530 223
1000 866 2300 200 1830 1140 2" 2" 1 1/4" 640 380
1260 975 2350 200 1850 1170 2" 2" 1 1/4" 720 420
1500 975 2700 200 2100 1170 2" 2" 1 1/4" 720 195
2000 990 3100 220 2080 1155 2" 2" 1 1/4" 720 590
2200 1160 2500 220 1960 960 3" 3" 1 1/2" 1280 790
3000 1160 3260 220 1960 960 3" 3" 1 1/2" 1280 1000
4000 1400 3100 220 1870 1050 3" 3" 1 1/2" 1700 1420
5000 1500 3340 220 2350 1050 4" 4" 2" 1700 1660
6000 1600 3450 250 2350 1050 4" 4" 2" 1700 1870
7000 1800 3440 250 2300 1500 5" 5" 2" 1960 2340
8000 1800 3640 250 2300 1500 5" 5" 2" 1960 2630
10000 1940 4150 400 2300 1520 6" 6" 2"x2 2100 3200
12000 2000 4350 400 2500 1520 6" 6" 2"x2 2100 4380
15000 1940 5675 400 3000 1300 6" 6" 2"x2 2100 4800
20000 2580 4450 400 3000 1500 8" 8" 3"x2 2760 4200
30000 2580 4450 400 3500 1500 10" 10" 4"x2 2760 5500
40000 2580 8620 400 3000 1700 10" 10" 4"x2 3050 7650
50000 2580 10380 400 4000 2000 10" 10" 4"x2 3200 9800
